系統采用PLC作為核心控制器。網絡采用現場總線網絡通訊；通訊網絡傳輸介質采用鎧裝線纜連接，重要控制信號采用硬接線電纜連接； 系統具有豐富的功能接口，可與操車系統等其他相關裝置實現無縫對接； 系統電源電壓為AC127V，配置專用的隔離變壓器，抗干擾能力強。接線強弱回路分開布線，整個電控系統結構緊湊、功能全面、工作穩定、性能可靠、適應性好，有良好的防靜電措施和接地系統；
采用現場總線通訊的方式，減少了現場布線；
系統投資少，經濟效益顯著；
系統現場調試時間短，便于工程師維護；
系統具有控制方式新穎、操作簡便、控制靈活、安全邏輯閉鎖完善，符合《煤礦安全規程》的有關規定，可根據現場實際情況修改或重新定義，進行現場編程；
當正常信號系統PLC以及井筒電纜出現故障時，可以通過備用信號系統工作提升。備用信號系統聲、光兼?zhèn)洌?/p>
具有提升勾數記憶、提升數量等數據統計功能；
系統各個設備間設有直通電話；
系統各個設備間有硬接線的急停信號；
車房信號點與提升機主控系統實現總線通訊和硬接線信號溝通，包括與主控PLC之間相互監視的“看門狗”信號；
|

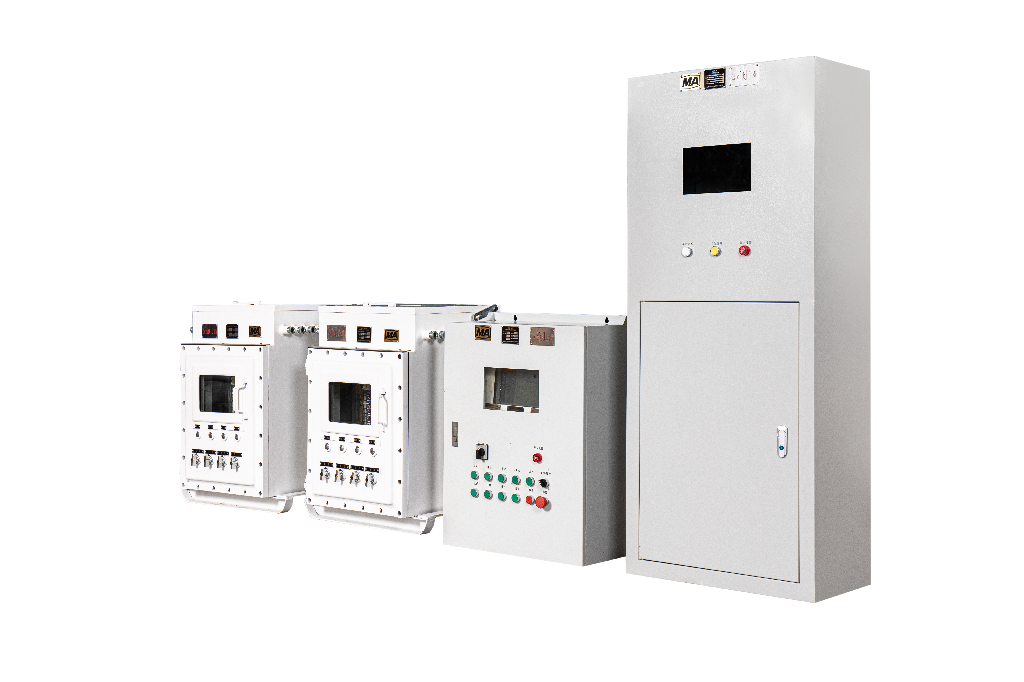

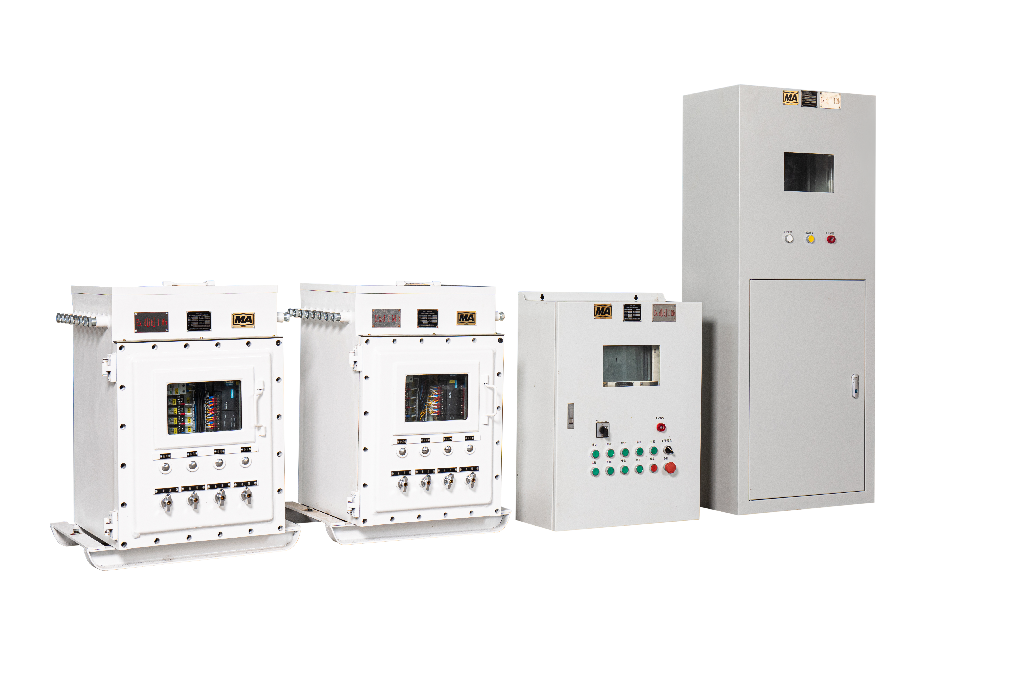

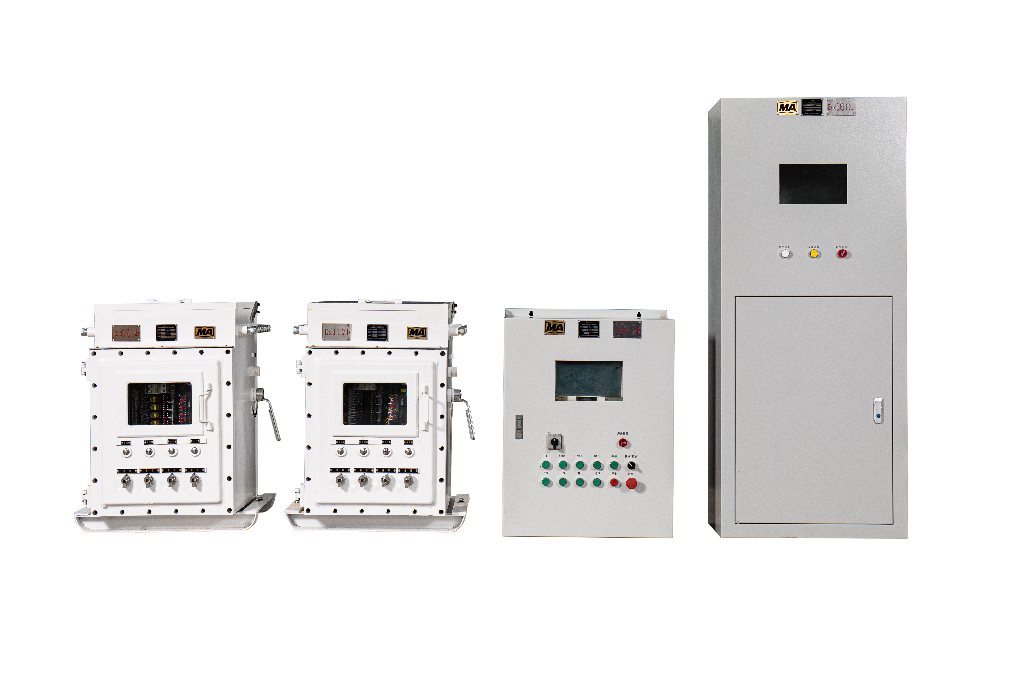

序號 |
產品名稱 |
數量 |
備注 |
|
1 |
KXJ2-127礦用隔爆兼本安型可編程控制箱 |
3 |
注：以上配置為基礎配置，每增加一個水平，就對應增加一個 KXH-24礦用本安型控制箱、KXJ2-127礦用隔爆兼本安型可編程控制箱及KTH104 礦用電子電話機和 PH-12L礦用隔爆兼本安型語言聲光信號裝置 |
|
2 |
CXH-24礦用本安型操作箱 |
1 |
|
|
3 |
KXH-24礦用本安型控制箱 |
2 |
|
|
4 |
KTH104 礦用電子電話機 |
3 |
|
|
5 |
PH-12L礦用隔爆兼本安型語言聲光信號裝置 |
3 |
